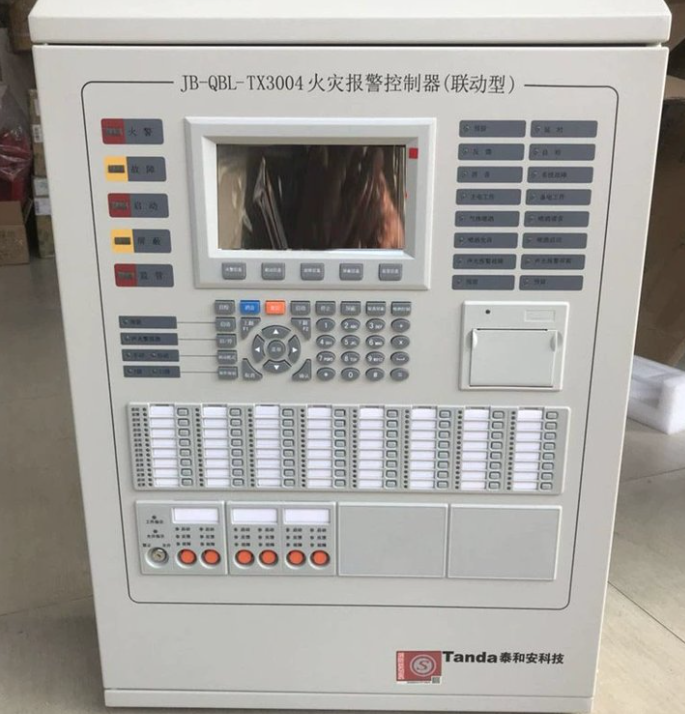

一、多線盤加電阻的核心作用

1. 信號穩定性保障：多線盤用于直接控制消防設備（如水泵、風機），需通過電阻匹配阻抗，避免信號反射導致誤報或通信中斷。行業標準要求終端電阻阻值通常為4.7kΩ（參考《GB 16806-2006消防聯動控制系統》），該數值能有效平衡信號衰減與抗干擾能力。

2. 設備兼容性：不同品牌多線盤對電阻要求可能差異較大。例如，南京泰和安TH-A系列主機明確要求使用4.7kΩ±5%精度的金屬膜電阻，若使用碳膜電阻可能因溫漂問題導致監測失效。

二、具體操作指南與常見問題

1. 電阻加裝位置：

- 終端設備處：在最后一臺受控設備的信號線末端并聯電阻（見圖1示意）。

- 主機端：部分型號需在主板多線盤接口預留端子加裝，如南京泰和安TH-A2.0主機需在L+/L-端口接入。

2. 數值驗證方法：

- 使用萬用表測量回路電阻，正常值應為4.7kΩ（允許±235Ω偏差）。若實測值＞5kΩ，可能存在虛接；＜4.5kΩ則需檢查短路。

三、故障排查與擴展建議

1. 典型故障案例：

- 誤報頻繁：多因電阻未安裝或阻值超標，需按手冊重新校準。

- 設備無響應：檢查電阻是否燒毀（常見于功率不足的1/8W電阻，建議更換為1/4W型號）。

2. 升級優化方案：

- 對于長距離線路（＞500米），可分段加裝中繼電阻（如每300米增設4.7kΩ電阻），減少信號衰減。

（注：文中技術參數均引自南京泰和安官方技術手冊及國標文件，實操前建議結合具體型號確認。）
