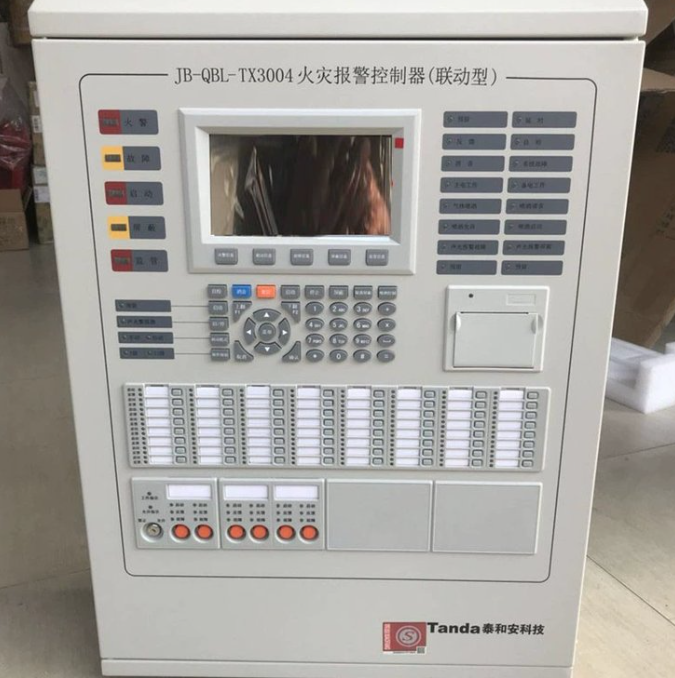

重慶泰和安 TX3004、TX3016 系列火災報警控制器在民用建筑、商業綜合體、工業廠房項目中應用廣泛，回路總線作為連接主機與現場探測器、模塊、手動報警按鈕的信號傳輸載體，是整套火災自動報警系統的核心部分。根據現場運維統計，回路類故障占消防主機全部故障 60% 以上，包含短路、斷路、接地漏電、設備離線、回路過載、隔離器頻繁動作等多種現象，故障表象復雜，顯性故障容易處理，間歇性隱性漏電故障排查難度極大，若故障長期得不到處置，會造成點位丟失、報警失效、聯動邏輯無法執行，嚴重影響火災自動報警系統整體可靠性。本文結合大量工程調試、維保實戰案例，梳理重慶泰和安主機回路總線各類故障機理、現象、標準化排查流程以及整改預防措施，為消防技術人員提供實操參考。

一、回路總線常見故障現象與故障機理

重慶泰和安二總線回路標準工作電壓 DC13?24V，回路單回路更大 設備數量嚴格遵循設備說明書，回路總線采用無極性二總線設計，但線路絕緣、布線質量、現場環境會直接決定回路運行穩定性?；芈饭收现饕譃橛补收吓c隱性間歇故障兩大類。硬故障包含回路短路、總線斷路；隱性故障主要為回路接地漏電、地址重碼、隔離器頻繁動作、部分設備離線，故障時有時無，復位后短時間再次報故障，潮濕、陰雨天氣故障現象明顯加重。

回路短路故障，主機面板直接報回路短路故障，該回路下全部設備離線，總線電壓被拉低至幾伏甚至接近 0V。產生原因主要分為施工和設備兩類：施工階段總線兩根線絕緣皮破損，正負極直接搭接；接線端子壓線時銅絲散絲搭接，接線盒內部線頭裸露觸碰；現場探測器、模塊底座進水，內部引腳銹蝕短路；隔離模塊后端線路被擠壓破損造成正負極短接。短路故障屬于嚴重故障，長時間短路會造成回路板過流保護，嚴重時燒毀回路板芯片。

回路斷路故障，主機報回路開路故障，回路全部設備無法注冊登錄。主要為總線主干線纜被外力剪斷、線管拉扯斷裂；回路接線端子松動、氧化銹蝕，形成虛接；回路末端終端電阻脫落、燒毀；總線隔離器損壞斷開回路?？偩€斷路后主機無法與前端設備建立通訊，整條回路失去監測能力。

回路接地漏電故障是現場最難處理的故障類型，主機報回路接地故障，部分點位隨機離線，故障時好時壞，雨天、梅雨季故障頻次顯著上升。故障根源為總線線纜絕緣層破損，線纜觸碰金屬橋架、線管、建筑鋼筋，線纜對地絕緣電阻下降；吊頂內、地下車庫、水泵房等潮濕區域，接線端子、設備底座冷凝水堆積，產生微漏電；總線與 AC220V 強電同管敷設，強電感應電壓造成總線漏電干擾，此類故障萬用表直接測量不一定能測出明顯短路，屬于微漏電故障，常規復位無法徹底消除故障。

設備離線點位丟失故障，分為單點離線和多點離線。單點離線一般為本設備編碼錯誤、底座接線虛接、設備本體損壞；多點成片離線大多為分支線路故障、隔離器動作保護、總線電壓衰減過大；同一回路內部兩臺及以上設備地址編碼重復，會造成地址沖突，出現隨機點位離線、亂報故障現象。

二、標準化故障排查實操流程

排查重慶泰和安回路總線故障，嚴格遵循 “先記錄故障信息，后外部線路，再主機硬件；先分段隔離，后單點測試；先無創排查，再更換硬件” 的基本原則，禁止盲目更換回路板，避免無效備件損耗。

步，故障信息采集。在主機故障界面記錄故障回路編號、故障類型，調取主機歷史故障日志，觀察故障發生規律，確認故障是持續存在還是間歇偶發，記錄故障發生時環境情況，是否下雨、是否有周邊設備施工。進入主機系統診斷菜單查看回路總線電壓、總線電流數據，正常靜態總線電流維持在較低水平，如果電流異常偏高，大概率存在漏電或者短路問題。備份主機配置文件，防止后續操作造成配置丟失。

第二步，區分故障屬于主機側故障還是外部線路故障。打開控制器機柜，將故障回路的總線端子從回路板上拆離，空載測量回路板輸出電壓?？蛰d輸出電壓恢復至 18?22V 區間，代表主機回路板本身基本正常，故障點出現在外部線路與現場設備；拆除外部總線之后，主機依舊報回路故障，總線輸出電壓異常，說明回路板、內部排線存在故障，需要檢修主機硬件。

第三步，外部線路分段定位故障點，推薦二分法分段排查。把整條總線回路從中間位置斷開，分成前后兩段，分別接入主機回路端子，測試哪一段觸發故障，不斷縮小故障范圍?；芈穾в锌偩€隔離器的項目，利用隔離器分段隔離，逐一斷開各個分支回路，斷開某一分支故障消失，故障即存在該分支內，大幅提升排查效率。

針對短路故障，斷開所有分支，主干線單獨測試，確認主干無短路后再逐個接入分支，找到短路分支之后，再向下排查接線盒、設備底座，找到短路點位，處理線纜破損、清理銹蝕底座。處理完成之后，使用兆歐表測量總線對地、線與線之間絕緣電阻，絕緣電阻達到規范要求之后，才可以重新接入主機。

針對間歇性接地漏電故障，該故障排查難度更高 ，不能只做通電狀態測量，需要斷電狀態下測量線纜對地絕緣電阻。潮濕環境重點檢查水泵房、地下車庫、室外吊頂、豎井接線盒，查看線纜外皮磨損、底座進水結露情況；檢查總線是否與強電橋架并行敷設，若總線與強電線纜同槽，需要重新調整布線，分開敷設，減少電磁感應漏電干擾。

針對點位離線故障，先核對設備二次碼、設備地址，排查回路內部地址重碼，同一回路不能出現兩個相同地址設備。檢查設備底座接線端子，緊固接線，處理氧化銹蝕端子；使用設備編碼器重新讀取設備地址，確認設備完好；單臺設備離線，直接更換設備對比測試，快速定位設備損壞問題。

第四步，故障修復后驗證測試。故障點位處理完畢，線路復原，重新接入主機，執行設備重新注冊操作，查看回路全部設備是否正常登錄，無故障提示。連續觀察主機運行 30 分鐘以上，間歇故障需要觀察更長時間，確認故障不再復現，完成單點測試、報警測試，確認設備報警、反饋信號上傳正常，做好故障處理記錄歸檔。

三、常見排查誤區與工程整改預防措施

現場維保人員經常出現幾類典型誤區，故障未區分主機與外部線路，上來直接更換回路板，造成備件浪費；故障處理僅僅把故障點位屏蔽，沒有查找真實故障根源，屏蔽屬于臨時應急手段，不能作為故障解決方式；線路故障處理之后不做絕緣測試，直接上電，后期故障反復復發；忽略地址重碼問題，反復更換設備故障依舊存在。

工程施工階段做好源頭管控，二總線回路必須使用耐火雙絞線，禁止使用普通單股導線；總線線纜全程穿金屬管或者阻燃 PVC 管保護，線纜敷設避開高溫、積水、強電干擾區域；線纜敷設完成沒有接入設備之前，必須完成線間、對地絕緣電阻測試，絕緣合格之后再接入設備；回路末端嚴格按照設備要求安裝終端電阻；編碼完成之后做好點位臺賬，避免地址重復；潮濕場所設備底座做好防水密封處理。

日常運維階段，定期查看主機故障記錄，回路出現偶發故障及時處置，不要等到故障大面積爆發再維修；每年對總線回路開展絕緣檢測；雨后、梅雨季重點巡檢地下車庫、泵房回路運行狀態；回路設備不要超容量掛載，避免回路過載。

四、故障案例復盤

某商業綜合體重慶泰和安 TX3016 控制器，2 回路間歇性報接地故障，數十個點位隨機離線，晴天故障偶爾出現，下雨天故障頻繁。維保人員前期多次更換探測器無效，直接更換回路板，故障依舊。采用二分法分段排查，鎖定地下車庫一段分支線路，線管內部線纜外皮被尖銳建筑碎屑割破，雨水順著線管滲入，潮濕環境線纜對地漏電，干燥后絕緣恢復，屬于典型間歇接地故障。更換受損線纜，做好線管防水封堵，復測絕緣電阻達標，接入主機重新注冊，故障徹底消除，后續長期運行無復現。
