泰和安JTY-GF-TX3101A點型光電感煙火災探測器接線安裝技術

一、概述

JTY-GF-TX3101A 點型光電感煙火災探測器（以下簡稱探測器）為非編碼探測器。本產品內

置高性能高集成微處理器，內嵌智能軟件算法，對紅外煙霧傳感器所采集的數據進行實時分析

和判斷，監測所處環境煙霧濃度。本產品外型設計美觀、安裝方便可靠，接我司相應的火災報

警控制器及模塊產品使用，適用于賓館、飯店、機房、銀行、商場、倉庫、博物館、圖書館、

辦公樓等場所。

二、特點

1．雙向散射技術，低誤報率

2．全集成芯片設計，性能穩定

3．低監視電流

4．非編碼方式設計，使用簡便

5．PCB 板全密封防護工藝

6. 自動補償功能，提高了探測器的可靠性

三、技術參數

1．工作電壓：DC24V±20%

2．工作電流：監視電流 ≤100uA，報警電流 ：17mA±2mA

3．指示燈：巡檢時紅色 LED 周期性閃爍（約 6s），火警時紅色 LED 常亮

4．使用環境：溫度-10℃～55℃ 相對濕度≤95％RH，不凝露

5．顏色：米黃色

6．重量：約 100g(帶底座)

7. 執行標準：GB 4715-2005

四、結構特征與工作原理

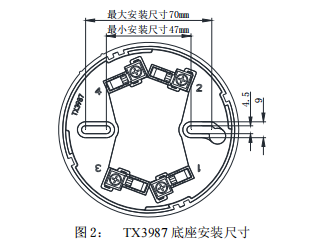

1．探測器的外形尺寸及安裝尺寸示意圖如圖 1、圖 2 所示

五、安裝與布線

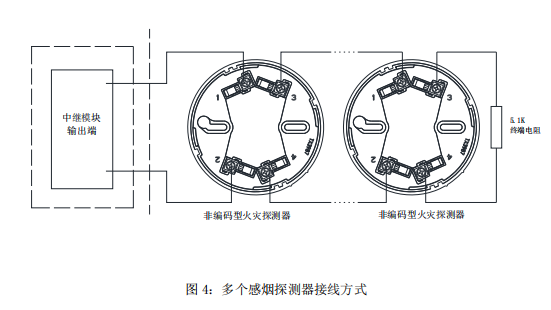

探測器與中繼模塊無極性?xún)删€(xiàn)制連接，中繼模塊輸出回路最多可連接 30 只非編碼現場設

備，在輸出回路終端應接 5.1K 的終端電阻。

1．安裝方法

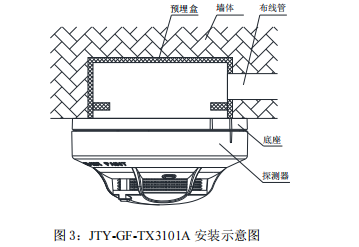

探測器安裝示意圖如圖 3 所示，預埋盒可采用 86H50 型標準預埋盒；安裝時將探測器底部

突起標記對應 TX3987 底座上突起標記順時針旋轉，即可將探測器安裝在底座上。

2．布線要求:電源采用 RVS-2*1.0 mm2

或 1.5 mm2線，穿金屬管（線槽）或阻燃 PVC 管敷設。

3．接線端子：1、2：電源輸入， 3、4：電源輸出。

4．安裝及測試：

1）安裝探測器之前，切斷回路的電源并確認全部底座的接線端子與電源相連，底座安裝牢靠。

2）將探測器按照對位標識放在底座上，順時針旋轉探測器，直至探測器鎖定到位。

3）接通中繼模塊，核對所有已安裝的探測器 LED 燈是否周期性閃爍。

4）使用生煙器使探測器報警，探測器指示燈將常亮，同時中繼模塊發出報警信號。

5）測試結束后，通過火災報警控制器使中繼模塊與探測器復位。

六、 注意事項：

1.探測器未投入使用或房間進行裝修、粉刷施工時，請務必裝上防塵罩，避免探測器受到粉塵污染。

2.探測器在正式投入使用后，應摘下防塵罩并定期進行功能測試。

3.探測器在進行維護保養時，應切斷維護區域的邏輯控制功能，以免造成不必要的報警聯動。

免責聲明：

本公司的產品，如果是由于人為損壞、使用不當或自行改動、拆開而導致的失效，不屬于

保修范圍，因此而造成的一切后果本公司將不承擔任何責任。
